Дизельная мотопомпа Racors R 300H

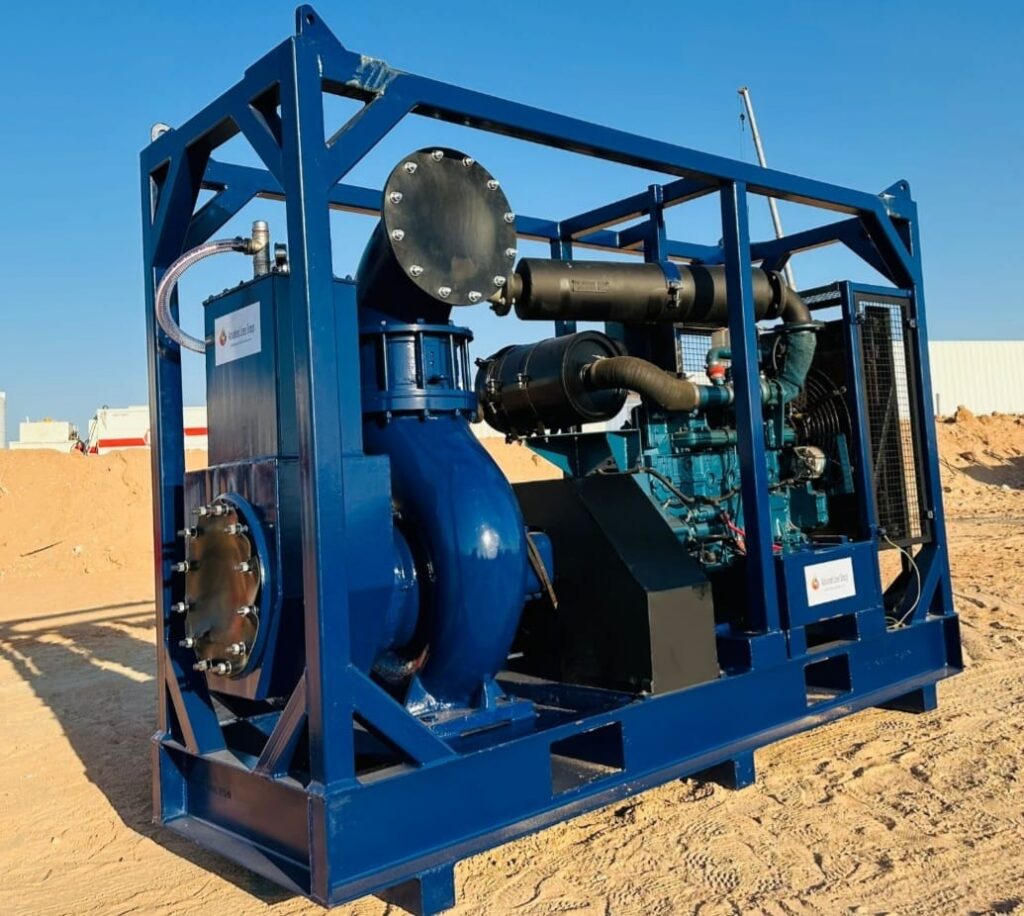

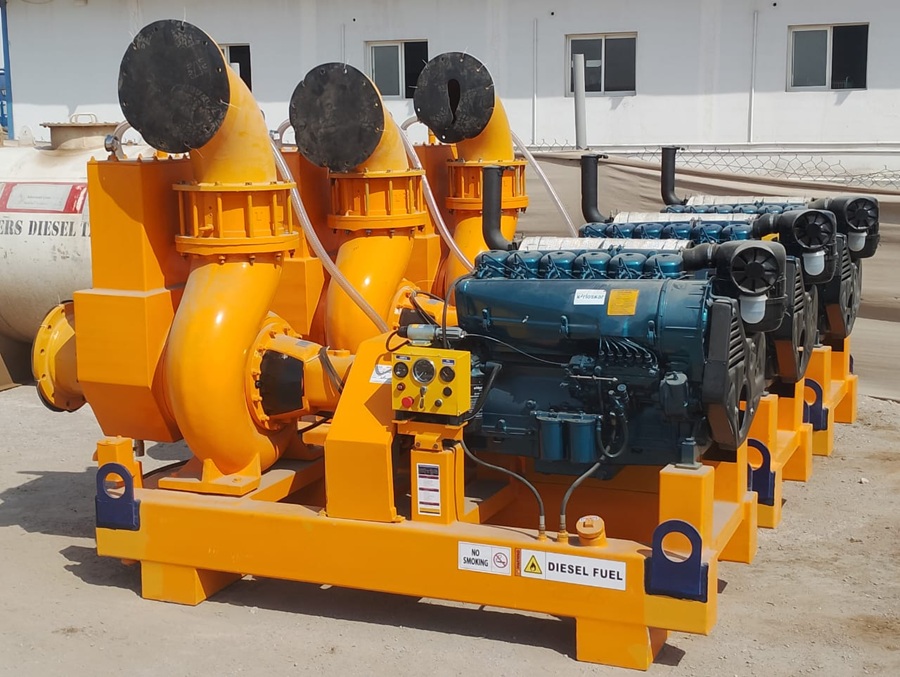

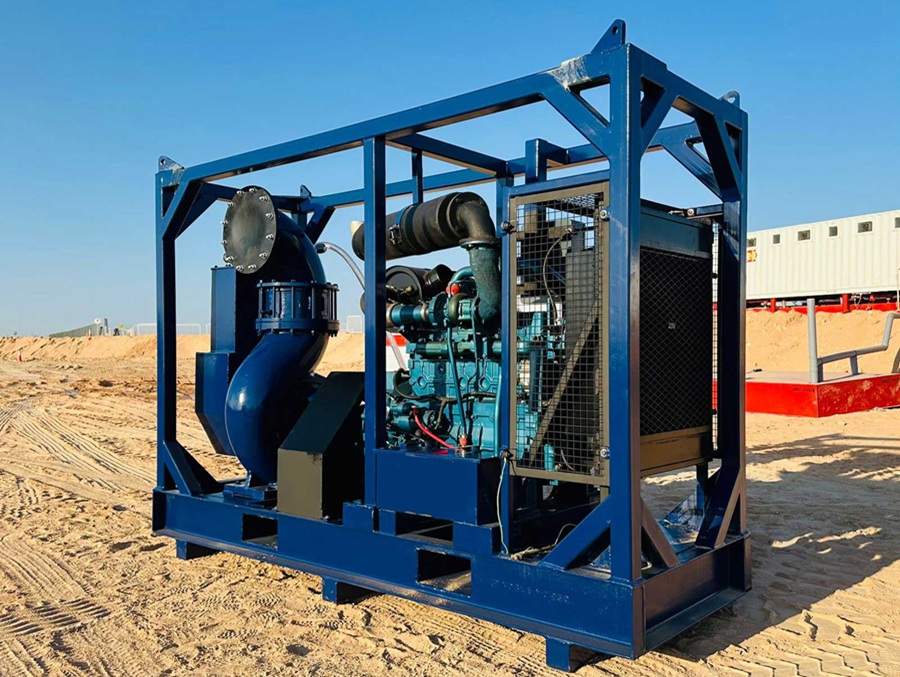

Мотопомпа представляет собой центробежный насос, оснащенный вакуумным насосом с системой сепарации воздуха, агрегатированный дизельным шести цилиндровым двигателем жидкостного охлаждения Kirloskar 6H 1080. Такая конструкция позволяет запускать мотопомпу без предварительного заполнения насосной части водою. Вакуумный насос автоматически всасывает воду до центробежного насоса, после чего, центробежный насос начинает перекачивать воду. Что бы всасываемая вода не попала в вакуумный насос применяется система двойной сепарации воздуха. Такая система позволяет надежно блокировать поступление воды в вакуумный насос. Конструкция мотопомпы может быть различна. Мотопомпы R 300H поставляются на 4х малых колесах, возможно исполнение на двух больших тракторных колесах, в кожухе либо просто на раме.

Технические характеристики мотопомпы Racors R 300H

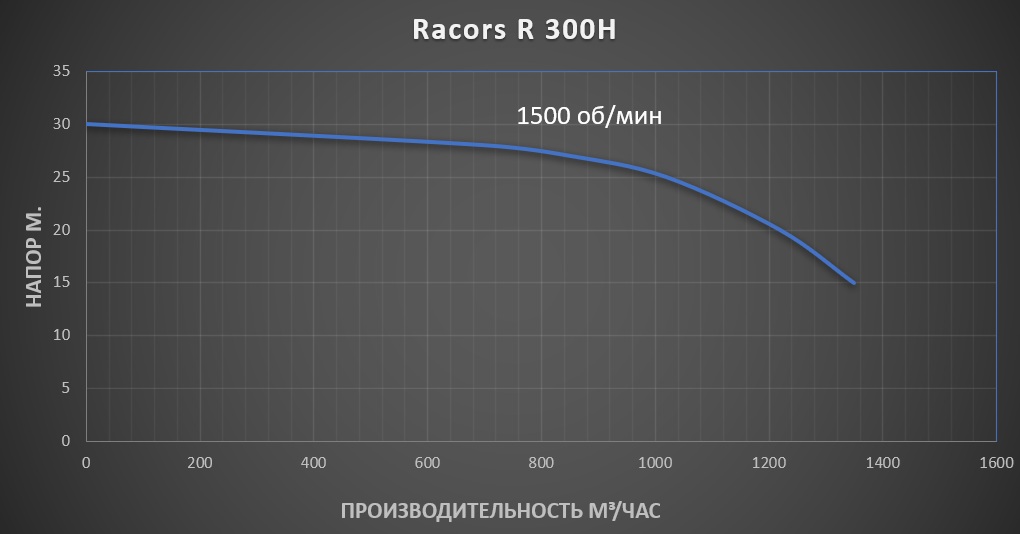

График производительности мотопомпы Racors R 300H

Система всасывания на мотопомпе Racors R 300H

Система всасывания на мотопомпе представляет собой сепарационный бак с поплавковым клапаном, дополнительный бак с аварийным клапаном и вакуумным насосом с гидробаком для хранения и охлаждения вакуумного масла. Вакуумный насос создает разряжение во всасывающей магистрали. Всасываемая вода по всасывающему шлангу поступает в сепарационный бак и к основному насосу. Что бы вода не поступила в вакуумный насос, в сепарационном баке установлен поплавковый клапан, который перекрывает поступления жидкости из сепарационного бака в сторону вакуумного насоса. Если поплавковый клапан не срабатывает, либо забился и жидкость проходит далее, то срабатывает аварийный клапан в малом баке. Что дает оператору возможность остановить мотопомпу для ревизии, без возможной поломки оборудования.
